Salle d'opération avec filtre Hepa

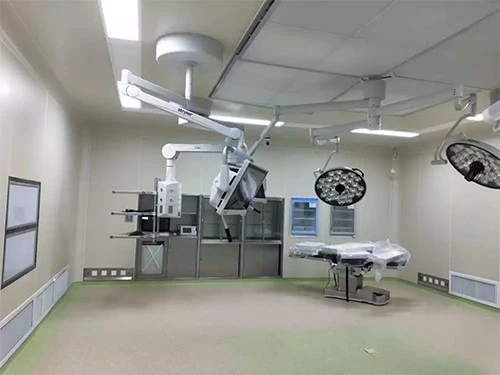

Salle d'opération avec filtre HepaLe service de chirurgie propre se compose de huit salles d'opération, d'une salle blanche centrale, d'une salle d'anesthésie, d'une salle de réveil et d'autres salles auxiliaires. La salle d'opération n'a pas de structure de protection externe et les exigences de niveau de purification de la salle d'opération sont de classe 1,000 (niveau I) 1 salle, 4 salles de niveau 10,000 (niveau II) et 3 chambres de niveau 100,000 (niveau III). La température et l'humidité de conception de la salle d'opération tiennent compte des caractéristiques physiologiques des enfants et sont contrôlées entre 24 et 28 degrés, qui peuvent être ajustées localement dans la salle d'opération. , la salle d'opération est conçue avec une humidité relative de 50% à 60%.

Division du système de climatisation de la salle d'opération :
1. Le système de climatisation des salles d’opération de haut niveau doit être installé de manière indépendante. La salle d'opération dite de haut niveau fait référence à une salle d'opération avec un niveau de 1,000 ou plus. La raison en est que le volume d’alimentation en air conditionné d’une salle d’opération de haut niveau est important. Par exemple, pour une salle d'opération de la même zone, le volume d'air conditionné d'une salle d'opération de niveau 100- est multiplié par celui d'une salle d'opération de niveau 100 000-, soit 10 ,{{ Salle d'opération au 13}}niveau. fois. De plus, la fréquence d’utilisation des salles d’opération de haut niveau est bien inférieure à celle des salles d’opération de bas niveau. De cette façon, qu'un système de climatisation prenne en charge plusieurs salles d'opération de haut niveau ou qu'un système de climatisation prenne en charge une salle d'opération de haut niveau et plusieurs salles d'opération de bas niveau, il y aura garder le système de climatisation dans un état de fonctionnement de « grande charrette tirée par des chevaux » depuis longtemps. Par exemple, un système de climatisation prend en charge une salle d'opération avec un niveau de 100 et deux salles d'opération avec un niveau de 10,000, ou quatre salles d'opération avec un niveau de 100,000. Tant que les salles d'opération de haut niveau ne sont pas utilisées, le volume d'air de conception du système doit être au moins supérieur à 112 % et 112 % du volume d'air requis à ce moment-là. 84 %, c'est-à-dire que le volume d'air requis par le système à ce moment-là ne représente que 47 % du volume d'air conçu pour le système. De plus, de tels changements de volume d'air provoqués par l'utilisation de la salle d'opération ne doivent pas être ajustés par la régulation de la vitesse de conversion de fréquence. Seule la vanne d'air principale peut être réglée. Cette méthode ajuste le volume d'air pour s'adapter aux changements dans le volume d'air du système. Cependant, cette méthode n’est évidemment pas économe en énergie. Par conséquent, que ce soit du point de vue de l'économie d'énergie ou du point de vue de la convivialité et de la flexibilité, les salles d'opération de haut niveau devraient disposer de systèmes de climatisation indépendants « par pièce », c'est-à-dire qu'un système de climatisation de purification correspond à un système de climatisation en fonctionnement. chambre.
2. Pour les salles d'opération de bas niveau, bien que le volume d'air conditionné soit beaucoup plus petit que celui des salles d'opération de haut niveau, le nombre de salles d'opération surchargées par un système de climatisation ne devrait pas être trop important car l'utilisation des hôpitaux les salles d’opération sont incertaines. Plus le niveau de l'hôpital est élevé, plus les salles d'opération sont équipées pour répondre à des conditions particulières d'affluence. Il existe de nombreuses salles d'opération et le coefficient d'utilisation simultanée dans des circonstances normales est faible. Par conséquent, lorsqu'un système de climatisation supporte un grand nombre de salles d'opération, le système est souvent dans un état « l'offre dépasse la demande » et sa consommation d'énergie de fonctionnement est forcément élevée, tout comme un système de climatisation. L'hôpital reflète le dicton « on peut le construire mais on ne peut pas l'utiliser ». L'auteur estime que pour les salles d'opération de bas niveau, la charge d'un système de climatisation ne devrait pas dépasser quatre à cinq salles d'opération.
3. Le hall propre central, le couloir propre, la zone de préparation de la salle d'opération de haut niveau, la salle stérile, etc. doivent être supportés par un système de climatisation séparé. L'objectif est de garantir que l'environnement aérien extérieur de la salle d'opération soit toujours dans un état de « guerre ». L’intégration de la climatisation dans les systèmes de climatisation des salles d’opération de bas niveau est évidemment déraisonnable. Parce que le système de climatisation combiné consomme trop d'énergie d'alimentation en air lorsque la salle d'opération est hors d'usage, ou qu'il ne peut pas garantir que l'environnement climatique externe de la salle d'opération est sous contrôle.
Le principe de division du système de climatisation en département d'exploitation doit être un ajustement flexible, chacun assumant ses propres responsabilités, et une économie d'énergie.

Détermination du volume d'alimentation en air et organisation du débit d'air :
Lors de la conception de climatiseurs dans les services opérationnels des hôpitaux, ils se limitent essentiellement aux idées de conception de salles blanches industrielles. Cependant, copier les idées de conception des salles blanches industrielles dans la conception des climatiseurs propres dans les salles d'opération des hôpitaux entraînera deux problèmes : ① Le volume d'air des salles blanches de haut niveau est trop important, les salles d'opération de classe 100 devraient avoir un rendement élevé. filtrer les sorties d'air au plafond, de sorte que le volume d'alimentation en air d'une salle d'opération de 36 m2 est de 32 400 m3/h ~ 45 360 m3/h. Avec un volume d’alimentation en air aussi important, il est difficile de contrôler le bruit du système éolien. ② Pour les salles d'opération inférieures à la classe 1,000, le contrôle de la pollution dans les zones clés de la salle d'opération n'est pas idéal sous le même volume d'air. Les salles d'opération inférieures à la classe 1000 peuvent utiliser une organisation à flux d'air turbulent. La pratique habituelle consiste à installer uniformément des sorties d’air filtrées à haute efficacité au plafond de toute la pièce. La base théorique de cette organisation du flux d’air est « la dilution et la purification de toute la pièce ». Dans des circonstances idéales, la même concentration bactérienne peut être obtenue à l’intérieur, ce qui affectera les zones critiques de la salle d’opération. Obtenez des niveaux de contamination inférieurs.
A. Pour les salles d'opération de tous niveaux, le concept de dilution et de purification de l'ensemble de la salle a été percé et le concept de purification locale améliorée a été introduit. Les bouches d'aération de toutes les salles d'opération sont concentrées au-dessus du lit d'opération, c'est-à-dire centrées autour de la tige de suspension de la lampe sans ombre. La « Boîte d'alimentation en air à flux laminaire » adopte différentes tailles de section d'alimentation en air selon différents niveaux.
B. Pour les salles d'opération de classe 100 ou classe 1, 000, le volume d'air est déterminé en multipliant la zone couverte par le flux d'air propre par la vitesse transversale du vent de la zone d'alimentation en air.
C. Pour les salles d'opération de 10 000-niveaux et de 100 000-niveaux, la méthode du taux de ventilation est utilisée pour déterminer le volume d'alimentation en air. Pour les salles d'opération de niveau 10 000-, n=30 fois/h et pour les salles d'opération de niveau 100 000-n=20 fois/h. La concentration bactérienne obtenue dans la zone chirurgicale est de 50 % par rapport à celle des autres zones intérieures, c'est-à-dire que la pollution de l'air dans la zone chirurgicale est réduite de la méthode de dilution et de purification de toute la pièce à la méthode locale d'alimentation en air améliorée.
La salle d'opération de l'hôpital utilisant les idées de conception ci-dessus a obtenu de bons résultats après sa mise en service. Il a permis d'obtenir un volume d'air plus petit et de créer un environnement climatique plus propre et plus hygiénique dans les zones clés de la salle d'opération que dans les autres zones de la salle d'opération.

Installer des unités de filtration d'air frais à efficacité primaire et moyenne
Dans la conception des systèmes de purification et de climatisation de certaines salles d’opération, la question de la filtration de l’air frais n’a pas été suffisamment prise en compte. L’air frais est souvent directement mélangé à l’air de retour de la climatisation sans traitement de filtration indépendant. En conséquence, la durée de vie de la salle d'opération à efficacité moyenne et du filtre Hepa est raccourcie. Un remplacement fréquent augmente les coûts d'exploitation et de maintenance du système et affecte même l'utilisation normale de la salle d'opération. En effet, avant que l'air neuf et l'air extrait ne soient mélangés, la différence de concentration de poussière entre les deux est trop grande. Même si l'air frais a subi un traitement préliminaire, sa concentration en poussières après traitement est supérieure à celle de l'air de retour d'un climatiseur de 100 000-niveaux dans la même plage de granulométrie. La concentration de poussière est environ 70 fois supérieure, soit des dizaines de milliers de fois la concentration de poussière dans la même plage de tailles de particules dans l'air de retour d'un climatiseur de niveau 100-, de sorte qu'un rendement moyen, voire élevé, les filtres n'ont pas une protection suffisante. Afin de résoudre ce problème, nous avons installé une unité indépendante de filtration d'air frais à efficacité primaire et moyenne sur le chemin de l'air frais, de sorte que l'air frais passe par deux étapes de filtration puis se mélange à l'air de retour. A ce moment, l'air frais et l'air de retour avant mélange sont dans la même plage granulométrique. La concentration de poussière est relativement proche, ce qui protège véritablement les filtres à efficacité moyenne et élevée. De plus, les filtres primaire et moyen de l’unité de filtration d’air frais sont faciles à nettoyer et à remplacer. Par rapport au remplacement des filtres à haute efficacité, ils nécessitent moins d’investissement et sont faciles à entretenir. Un autre avantage de l'installation d'une unité de filtration d'air neuf sur le chemin d'air neuf est de garantir le volume d'air neuf, car l'unité de filtration d'air neuf à volume d'air constant équivaut elle-même à une "pompe doseuse".

Utilisez une valve à volume d'air constant pour résoudre le problème d'équilibre de l'air :
La répartition de la pression dans diverses zones du service d'opération a une grande influence pour garantir l'effet d'une salle d'opération avec filtre Hepa. Pour garantir une répartition raisonnable de la pression, outre des calculs corrects du bilan d'air, il convient surtout de disposer de bonnes méthodes de réglage pour l'air soufflé et l'air extrait. Dans le passé, le dispositif de réglage du volume d'air était principalement une vanne de régulation manuelle à plusieurs vantaux. Ce type de vanne n'est pas idéal pour un réglage précis du volume d'air. En pratique, il présente des problèmes tels qu'une difficulté de réglage et un long cycle de débogage.

Exposition d'usine :

Foire aux questions:

Q1.Êtes-vous un fabricant ou une société commerciale ?
R : Nous sommes une fabrication.
Snyli Environmental Technology (Shandong) Co., Ltd a été créée en 2010, est un fournisseur de services professionnels de produits de purification de l'air intégrant la R&D, la production et la vente, avec la marque enregistrée SYNLI.
Q2 : Où les filtres à air sont-ils couramment utilisés ?
A : Stations de peinture HAVC (systèmes de chauffage, de climatisation et de ventilation), usines chimiques, usines pharmaceutiques, usines de poudre de ciment ou d'asphalte, salles blanches, centrales électriques, industries de métaux lourds, turbines à gaz et centrales de cogénération, usines d'ingénierie et d'équipement, séchage et boulangeries, hôpitaux, etc.
Q3 : Quels sont vos critères de test ?
R : EN779 : 2012 ISO9001
Q4 : Quelle est la norme internationale pour les filtres à air ?
A :Euro :Pré (G1-G4), Moyen (F5-F9), HEPA (H10-H14) ULPA (U15-U17)
Américain : Pré (MERV5-7), Moyen (MERV8-14), HEPA (MERV15-19) ULPA(MERV 20)
Q5 : Quelle est votre exemple de politique ?
R : Le prix de l’échantillon sera le prix du produit de la commande standard. Si vous passez une commande de démonstration après avoir reçu l'échantillon et l'épreuvage (ayant atteint notre MOQ), nous comprendrons approximativement le prix de l'échantillon et le prix de l'échantillon dans la commande, et nous donnerons votre prix MOQ.
Q6 : Qu'en est-il de votre service après-vente ?
R : Même si nous avons confiance dans la qualité de nos produits, ceux-ci peuvent être endommagés pour des raisons imprévisibles. Veuillez utiliser et entretenir correctement les produits que vous avez achetés conformément au manuel d'utilisation ou aux recommandations du personnel commercial. Contactez le ménage pour comprendre l'utilisation du produit, fournir des suggestions ou soutenir les services de maintenance professionnels conformément à la politique de garantie.
